DIAGNOSTIKA HYDRAULICKÝCH STROJOV A ZARIADENÍ

Diagnostika hydraulických systémov a zariadení slúži na zisťovanie stavu výkonov hydraulických čerpadiel, prvkov, proporcionálnych a hydraulických ventilov ...

Diagnostika je súčasťou preventívnych a prediktívnych prehliadok strojov a zariadení a v prípade potreby k bližšiemu zisteniu problémov s hydraulickými okruhmi. Správnym chodom hydraulického zariadenia zaistíte kvalitu výroby.

Ponúkame

Pomocou prípojných bodov (väčšinou tvoríme) meriame a sledujeme v čase tlak, diferenciálne tlak, tlakové špičky, teplota, prietok a rýchlosť.

Súčasné zobrazenie týchto v grafoch veličín vám umožní ľahkú diagnostiku vášho hydraulického zariadenia:

stav čerpadla vrátane porovnania závislostí teploty, tlaku a prietoku
zistíme, či čerpadlo pri záťaži nestráca výkon - vykonáme záťažovú skúšku
porovnanie tabuľkových hodnôt so skutočnými
určíme aj poškodený alebo chybný piest axiálneho aj radiálneho čerpadla
stabilitu regulácia čerpadla
prognózu životnosti čerpadla

Možné závady

Zníženie prietoku môžu spôsobiť nasledujúce vplyvy:

nedostatok oleja v systéme
zanesený filter v sacom vedení
poškodené sacie vedenie má otvor do vonkajšieho prostredia, prisáva vzduch, a alebo je zmenšená svetlosť vedenia
čerpadlo má zníženú prietokovú účinnosť
spaľovací motor má menšiu frekvenciu otáčania, prípadne prešmykuje hnací remeň
tlakový ventil netesní
netesní opotrebovaný rozvádzač
netesní jednosmerný riadený ventil alebo hydraulický zámok
netesní jednosmerné alebo tlakové ventily brzdiaceho zariadenia
hydromotory majú vnútorné alebo vonkajšie zvodovou priepustnosť

Zmenu tlaku môže spôsobiť:

poistný ventil, ktorý je nastavený na menší alebo väčší hodnotu tlaku
možnosť mimoriadne zhoršeného prietoku kedy tlak nedosahuje menovitej hodnoty, napr. pri preklzu hnacieho remeňa čerpadlá
v čerpadle môže dochádzať z dôvodu zle navrhnutého priemeru sacieho potrubia ku kavitácii a poškodeniu pracovných plôch čerpadla
prisávanie vzduchu do sania čerpadla spôsobuje rovnaké poškodenie
zapenený oleja v hyd. nádrži môže spôsobovať zlé navrhnutá vratná vetva

Použitie

Strojárstvo (ľahký a ťažký priemysel)

Obrábacie stroje
Hydraulické nožnice
Hydraulické lisy
Jednoúčelové stroje
Valcovacie stolice
Drviče

Papierenský priemysel

Prítlačné valce
Lisovacej valce
Odvíjacie a navíjacie valce

Poľnohospodársky, stavebný priemysel, nákladné autodoprava

Stavebné stroje
Poľnohospodárske stroje
Autodoprava
Manipulačná technika
Žeriavy

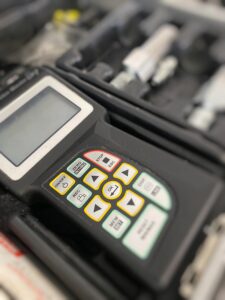

Vzdelávame sa v oblasti diagnostiky hydrauliky. Školili sme sa v práci s prístrojom Parker Service Master.

Toto diagnostické a meracie zariadenie slúži na krátkodobé aj dlhodobé meranie diagnostiky hydrauliky. To umožňuje používateľom, ktorí pracujú na údržbe, identifikovať problémy skôr, než dôjde k potenciálnym škodám, a tým aj znížiť náklady na údržbu. V rámci školenia sme sa naučili prístroj používať, obsluhovať, zistili sme jeho možnosti. Vykonali sme skúšobné merania, ktoré sme sa naučili vyhodnocovať.
Toto zariadenie je nevyhnutným nástrojom pre profesionálov v oblasti údržby, ktorí chcú optimalizovať výkonnosť a spoľahlivosť dôležitých zariadení.

parker service master

VIBRODIAGNOSTIKA

slúži na monitorovanie stavu ložísk, mazania a detekciu dynamických stavov rotujúcich strojov a strojných zariadení
lokalizujeme poruchu a zisťujeme okamžitý stav a tiež vývoj v trende
jedná sa o bezdemontážnu diagnostiku bez nutnosti odvážať strojné zariadenia a tiež bez zastavovania výroby
zvyšuje sa spoľahlivosť a životnosť strojov a tiež znižujú náklady na preventívnu údržbu

Zobraziť viac

TRIBODIAGNOSTIKA

Analýza stavu oleja či stroje slúži na

sledovanie degradácie olejovej náplne - stav mazacích schopností a životnosti oleja
sledovanie znečistenia olejovej náplne - vnik nečistôt z okolia, vody, opotrebenie
stanovenie opotrebovania strojového zariadenia pomocou ferografie - opotrebenie ložísk, ozubených kolies, hydraulických prvkov, ventilov, čerpadiel...
